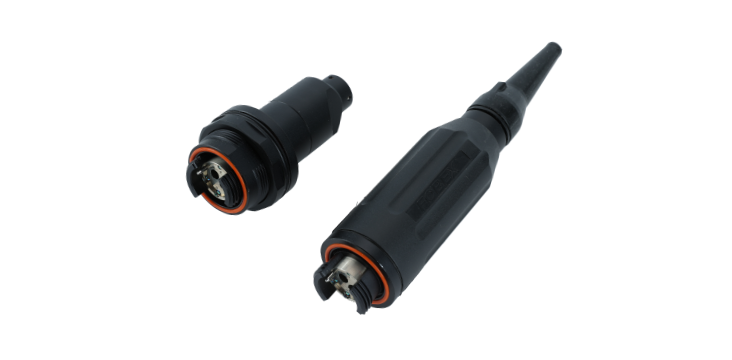

FOBEX 83526
극한의 환경에서 안정적이고 신뢰성 높은 데이터 전송을 보장합니다. 자웅동체형 타입으 3,000번 이상 반복 체결을 간편하게 연결 및 분리 가능하도록 설계되었으며 확장형 빔 기술을 적용하여 커넥터 사이의 먼지나 오염 물질에 의한 손실을 최소화합니다.
- 제품 정보
- 제품 사양
- 주문 정보
-
특징 및 장점
- 자웅 동체 타입의 우수한 반복 결합성

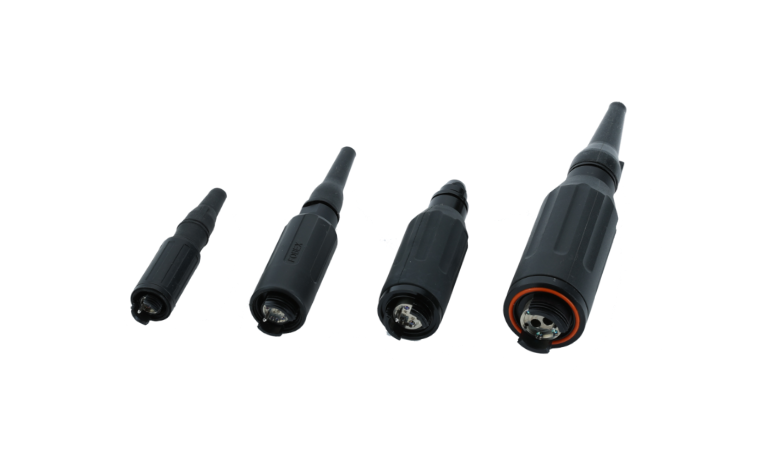

- 다양한 쉘사이즈 및 채널 옵션 Mini(2~4ch), Junior(2~8ch), Senior(2~12ch), Maxi(2~24ch)
- 비접촉식 빔 확장 방식으로 안정적인 광신호 전송
- 내환경성 우수하며 각종 외부 충격 및 진동에 강함
- 유지보수가 용이
- 고객 요구사항 맞춤 광전 하이브리드 제품 제작
-
적용 분야
- 해군 함정 전투 체계, 무인 수상함, 유도무기체계
- 이동식 군 전술용 쉘타, 장갑차 광네트워크
- 전술 무기 체계
- 가혹한 환경에서의 기반시설 설치
- 플랜트, 에너지, 환경 등 다양한 산업적용
제품 사양
| MIL-DTL-83526 비접촉식 광커넥터 | |
|---|---|
| 삽입손실 | 싱글모드(SM) : 1 to 4 ch : 1.0 - 1.5dB / 6 to 12 ch : 1.0- 2.0dB / 16 to 24 ch : 1.0- 2.5dB |
| 멀티모드(MM) : 1 to 4 ch : -1.0dB / 5 to 6 ch : -1.5dB / 7 to 8ch : -1.5dB, 13ch 이상 : -1.5dB | |
| 반사손실 | 싱글모드(SM) > 34dB(typical 40dB) |
| 결합 내구성 | 3000 회 반복 결합 |
| 동작 온도 | -40°C to +85°C |
| 침수 | 24시간 15m (플러그 & 리셉 결합 후) |
| 방수 등급 | IP67 |
| 자유낙하 | 1.2m 높이에서 500회 낙하 충격 |
| 진동 | 20-500Hz, 3축, 0.75mm 진폭, 10g 가속도 |
| 충격 | 4000 회, 40g 가속 |
| 내식성 | 500 시간 염수 분무 |
제품 주문 정보 (FOBEX 83526)
FOBEX EB-A-B-C-D-E-F-G-H
| D83526 비접촉식 광커넥터 | ||||||
|---|---|---|---|---|---|---|
| A커넥터 사이즈 | S - Senior | |||||
| J - Junior | ||||||
| M- Mini | ||||||
| MX- Maxi | ||||||
| B커넥터 형태 | P - Plug | |||||
| BD BULKHEAD D HOLE | ||||||
| BS BULKHEAD SQUARE FLANGE | ||||||
| P90 PLUG 90˚ ANGLED | ||||||
| BD90 BULKHEAD D HOLE 90 ˚ ANGLED | ||||||
| BS90 BULKHEAD SQUARE FLANGE 90˚ ANGLED | ||||||
| C재료 & 마감 | A - Aluminum Black Anodise | |||||
| S - Stainless Steel | ||||||
| D광 코어수 | 1 - 1 Optical Channel | |||||
| 2 - 2 Optical Channels | ||||||
| 4 - 4 Optical Channels | ||||||
| 8 - 8 Optical Channels | ||||||
| 12 - 12 Optical Channels | ||||||
| 16 - 16 Optical Channels | ||||||
| 24 - 24 Optical Channels | ||||||
| E전기 핀 수 | 0 - No electrical contacts | |||||
| 1 - 1 Electical contacts | ||||||
| 2 - 2 Electical contacts | ||||||
| 4 - 4 Electical contacts | ||||||
| F광섬유 종류 | 09 - Single mode (9/125) | |||||
| 52 - Multi mode (50/125) - OM2 | ||||||
| 53 - Multi mode (50/125) - OM3 | ||||||
| 54 - Multi mode (50/125) - OM4 | ||||||
| 62 - Multi mode (62.5/125) - OM1 | ||||||
| G적용 파장 | A - 850 / 1300nm | |||||
| B - 1310 / 1550nm | ||||||
| C - 1310nm Only | ||||||
| D - 1550nm Only | ||||||
| H케이블 외경 | Ø4.6: 4.6MM | Ø5.5: 5.5MM | Ø9.2: 9.2MM | |||
-
Read More
윈도우 타입

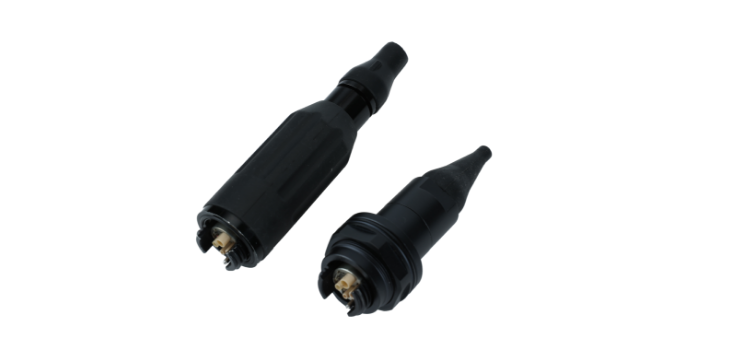

윈도우 타입
커넥터 앞면에 추가 강화 유리를 두어 외부 오염으로 부터 렌즈 및 인서트 전면을 보호하고, 제품 청소 및 유지보수가 용이합니다. 액체류의 오염물질을 쉽게 청소할 수 있어, 오일&가스 플랜드 산업 및 극한의 환경에서 사용에 적합합니다.
-
Read More
광
광
광과 전기 신호를 동시에 사용할 수 있는 광전 복합형 커넥터로 광과 전기를 따로 구분하지 않아 공간 효율적으로 설치 가능하며, 유지 보수 및 비용 절감에 유리합니다.
-
Read More
LC 어댑터 타입

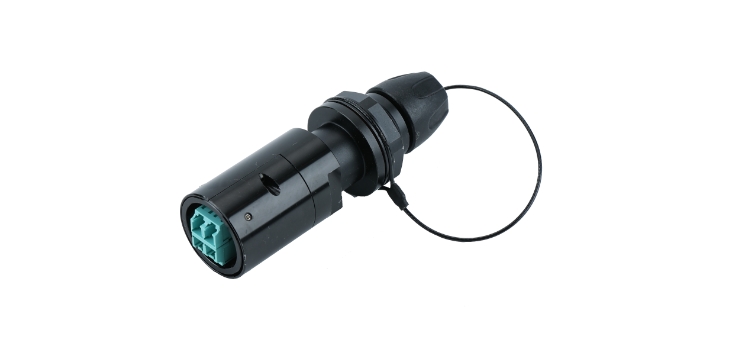

LC 어댑터 타입
빔커넥터와 LC 어댑터가 사전 연결된 형태의 제품으로, 제품 후면 부 LC 어댑터에 패치코드를 바로 연결하여 사용 가능합니다.
-
Read More
90도 어댑터

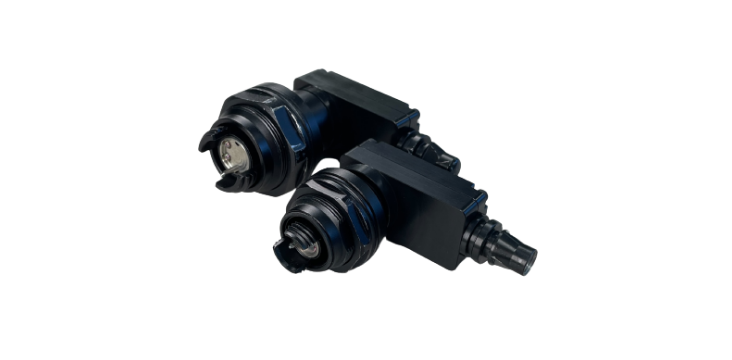

90도 어댑터
83526 비접촉식 광커넥터 후면부에 연결가능한 어댑터로, 케이블 밴딩 및 단선으로 인한 손실을 방지하고, 협소한 공간에 설치할 수 있으며 또한, 45도 간격으로 위치 변경이 가능하여 고객 요구사항에 따라 설치할 수 있도록 설계되었습니다.
